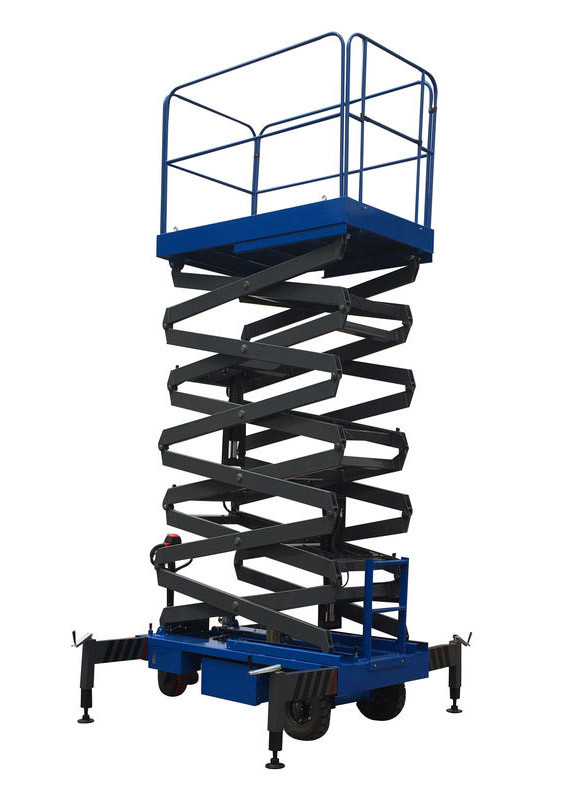

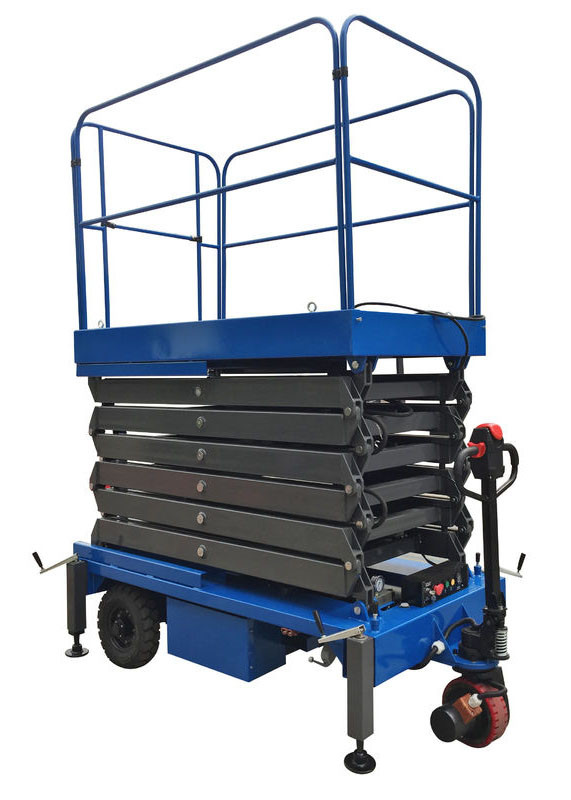

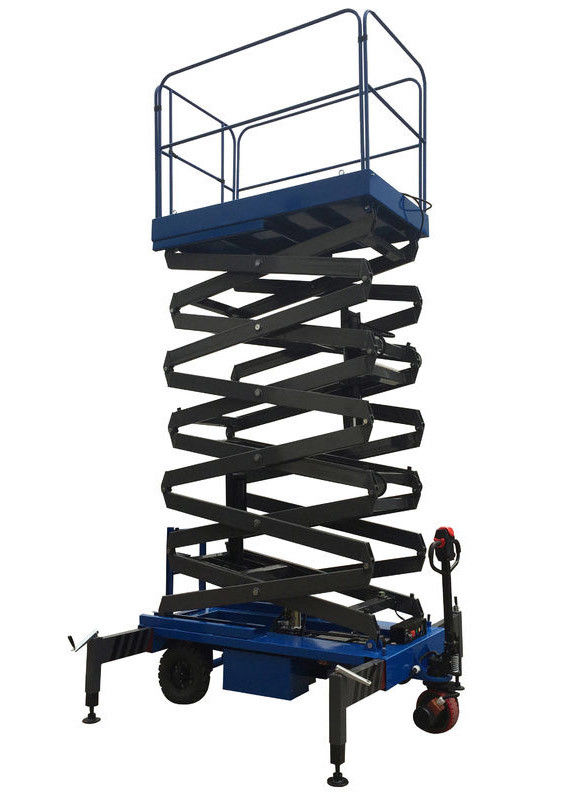

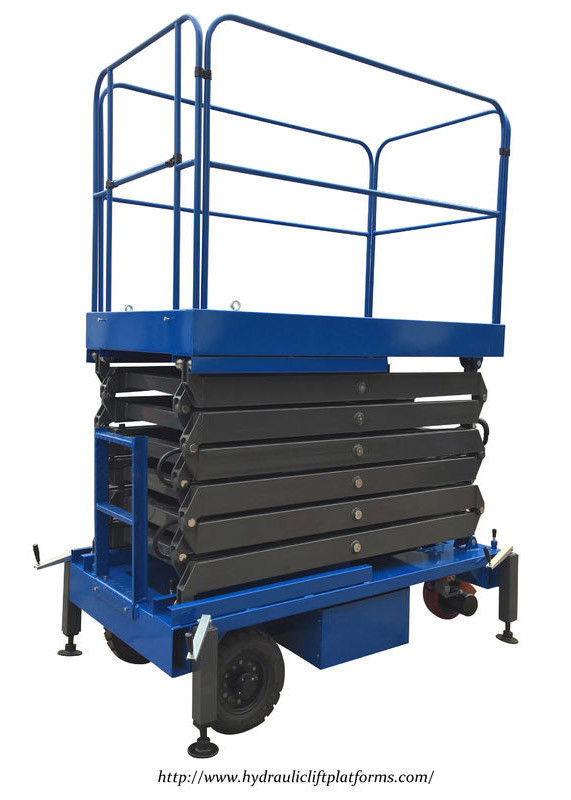

ความสูงในการทํางาน 8m เหล็กแมนแกนเซส มือถือ Scissor Lift การดึงไฟฟ้า ความจุการบรรทุก 450kg

รถยกกรรไกรไฟฟ้าไฮดรอลิกแบบเคลื่อนที่ได้ เหล็กแมงกานีสสำหรับการขนย้ายวัสดุ

รายละเอียดการออกแบบ

คำอธิบาย: การออกแบบที่กะทัดรัดทำให้เหมาะสำหรับการใช้งานในช่องทางเดินหรือพื้นที่แคบ ลิฟต์ไฮดรอลิกแบบใช้มอเตอร์นี้ทำจากเหล็กแมงกานีสที่แข็งแรงและแข็งแกร่งขึ้น ด้วยอุปกรณ์มอเตอร์และที่จับลากแบบสปริงสำหรับดึง ผลัก และบังคับเลี้ยวโต๊ะ สามารถประหยัดกำลังคนได้มาก เหมาะสำหรับการใช้งานโดยคนเพียงคนเดียว ส่วนใหญ่ใช้ในสนามบิน ศูนย์การประชุมและนิทรรศการ โรงแรม ซูเปอร์มาร์เก็ต โรงงาน คลังสินค้า สถานี ท่าเรือ สถานี และสถานที่อื่นๆ สำหรับการขนย้ายวัสดุหรือการแก้ไขหรือการก่อสร้าง

พารามิเตอร์:

ลักษณะทางเทคนิค

หลักการทำงาน: (1) ระบบไฮดรอลิกควบคุมด้วยไฟฟ้าเพื่อรองรับการเคลื่อนที่ขึ้น (2) ล้อคงที่สี่ล้อเพื่อช่วยในการเคลื่อนที่

ชิ้นส่วนทั้งหมดได้รับการออกแบบเพื่อให้แรงไม่เกินครึ่งหนึ่งของความแข็งแรงของวัสดุที่ใช้

ลิฟต์ติดตั้งวาล์วโอเวอร์โหลดและวาล์วลดความเร็วเพื่อควบคุมความเร็วในการลดระดับ สามารถติดตั้งอุปกรณ์เสริมมากมาย เช่น ท็อปโรลเลอร์, ลูกฟูก, ท็อปลูกบอล ฯลฯ

ระบบไฮดรอลิก

ชุดไฮดรอลิกประกอบด้วยมอเตอร์เหนี่ยวนำกรงกระรอก ปั๊มเกียร์แรงดันสูง ตัวจ่ายพร้อมวาล์วโซลินอยด์ และวาล์วสตาร์ท วาล์วลดระดับ VSC ที่ชดเชยสูง

ส่วนประกอบทางกล

แชสซีด้านบนและด้านล่างจะมีขนาดใหญ่เกินไป แผ่นแชสซีด้านบนเป็นแผ่นโลหะเรียบหนาอย่างน้อย 6 มม.

ตู้ไฟฟ้าและระบบ รวมถึงเกียร์ไฮดรอลิก จะถูกติดตั้งบนแชสซี

แขนยก

แผ่นจะถูกยกขึ้นโดยการกระตุ้นแม่แรงไฮดรอลิกแบบทำงานทางเดียว 2 ตัวที่ทำหน้าที่โดยตรงกับแขนยกที่นำทางโดยตลับลูกปืนลูกกลิ้ง ยกขึ้นและลดลงอย่างราบรื่น

ส่วนประกอบไฟฟ้า

แหล่งจ่ายไฟคือ 380V, 50 Hz, สามเฟส, 4 สาย แหล่งจ่ายไฟติดตั้งอยู่ใต้แชสซีพื้นฐาน ประกอบด้วย:

- ตู้ไฟฟ้า,

- สายไฟและสายควบคุม,

- ระบบควบคุม,

- เกียร์สวิตช์การทำงานและความปลอดภัย

เต้าเสียบสายเคเบิลท่อเหล็กทั้งหมดจะได้รับการป้องกันโดยปลอกฉนวน

ตู้ไฟฟ้า

อุปกรณ์ควบคุม กฎระเบียบ และอุปกรณ์อื่นๆ ทางไฟฟ้าและอิเล็กทรอนิกส์ทั้งหมดถูกวางไว้ในตู้ใบนี้ ซึ่งดัชนีการป้องกันจะเป็น IP 55 ลิ้นชักเปิดด้านข้างเพื่อความสะดวกและง่ายต่อการบำรุงรักษาและการใช้งาน ช่องระบายอากาศขนาดใหญ่เพียงพอให้การระบายอากาศที่ดี

ตู้ประกอบด้วย:

- สวิตช์แยกสามขั้วหลักพร้อมฟิวส์ ป้องกันการทำงานแบบเฟสเดียว,

- เบรกเกอร์วงจรคอนแทคเตอร์หลัก,

- คอนแทคเตอร์และรีเลย์ที่ใช้สำหรับการทำงานของโต๊ะลิฟต์,

- การป้องกันแม่เหล็ก/ความร้อนของชุดปั๊มมอเตอร์,

- หม้อแปลงไฟฟ้าที่จ่ายแรงดันไฟฟ้าควบคุมต่ำ (24V)

กล่องปุ่มควบคุม

กล่องปุ่มควบคุมอยู่ที่พื้นและแพลตฟอร์มเพื่อความสะดวกและการควบคุม มีคำสั่งมากมาย ประตูเพื่อล็อค ป้องกันฝน ความชื้น และฝุ่น

กล่องประกอบด้วย:

- ไฟแสดงสถานะแรงดันไฟฟ้า 1 ดวง,

- ปุ่มเปิด/ปิด,

- ปุ่มขึ้นและลง,

- ปุ่มกดหยุดฉุกเฉินหนึ่งปุ่ม ทำหน้าที่ในการยกและลดระดับ

ข้อควรระวัง

• ระบบลดระดับเสริม
• อุปกรณ์ป้องกันการระเบิดสำหรับกระบอกสูบ
• อุปกรณ์ป้องกันความปลอดภัยโอเวอร์โหลด
•  อุปกรณ์ปรับระดับรองรับแบบสกรู
• ตู้ควบคุมกันฝน
• ปุ่มหยุดฉุกเฉิน

ทำไมต้องเลือกรถยกกรรไกรแบบใช้มอเตอร์ CHEN LIFT?
· ผลิตภัณฑ์คุณภาพสูง
· ราคาที่สมเหตุสมผล
· โหมดการชำระเงินที่ง่าย
· การจัดส่งตรงเวลา
· บริการหลังการขายที่ดี
· แนวทางที่เน้นลูกค้าเป็นศูนย์กลาง
· รับประกันหนึ่งปี

ขอขอบคุณสำหรับการอ่านของคุณและยินดีต้อนรับคำถามของคุณ เราจะตอบกลับคุณโดยเร็วที่สุด
