| สถานที่กำเนิด: | สินค้าจากประเทศจีน |
|---|---|
| ชื่อแบรนด์: | CHEN LIFT |
| ได้รับการรับรอง: | CE ISO9001:2008 IPAF member |
| หมายเลขรุ่น: | MK750(ราคา 0.5-7.5 เยน) |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
| ราคา: | ต่อรองได้ |
| รายละเอียดการบรรจุ: | ห่อด้วยพาเลท/ลังไม้ |
| เวลาการส่งมอบ: | 30 วันหลังจากได้รับเงินฝาก |
| สามารถในการผลิต: | 100 ชุด/เดือน |
| วัสดุ: | เหล็กแมงกานีสที่มีความแข็งแรงสูง | สี: | ปรับแต่งได้ |
|---|---|---|---|
| ความสูงที่เก็บไว้: | 1.54ม | ความสูงสูงสุด: | 7.5ม |
| แพลตฟอร์ม: | 1.8*1ม | น้ำหนัก: | 1100กก |
| กำลังโหลด: | 500กก | การวัด: | 1.85ม.*1.24ม.*1.50ม |
| เน้น: | รถยกรถยนต์แบบกรรไกร,แพลตฟอร์มการทำงานทางอากาศเคลื่อนที่ |
||

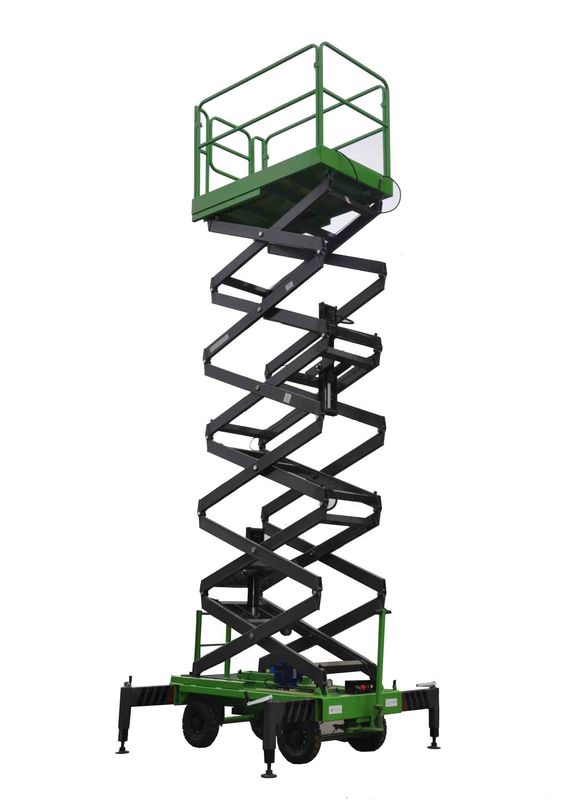

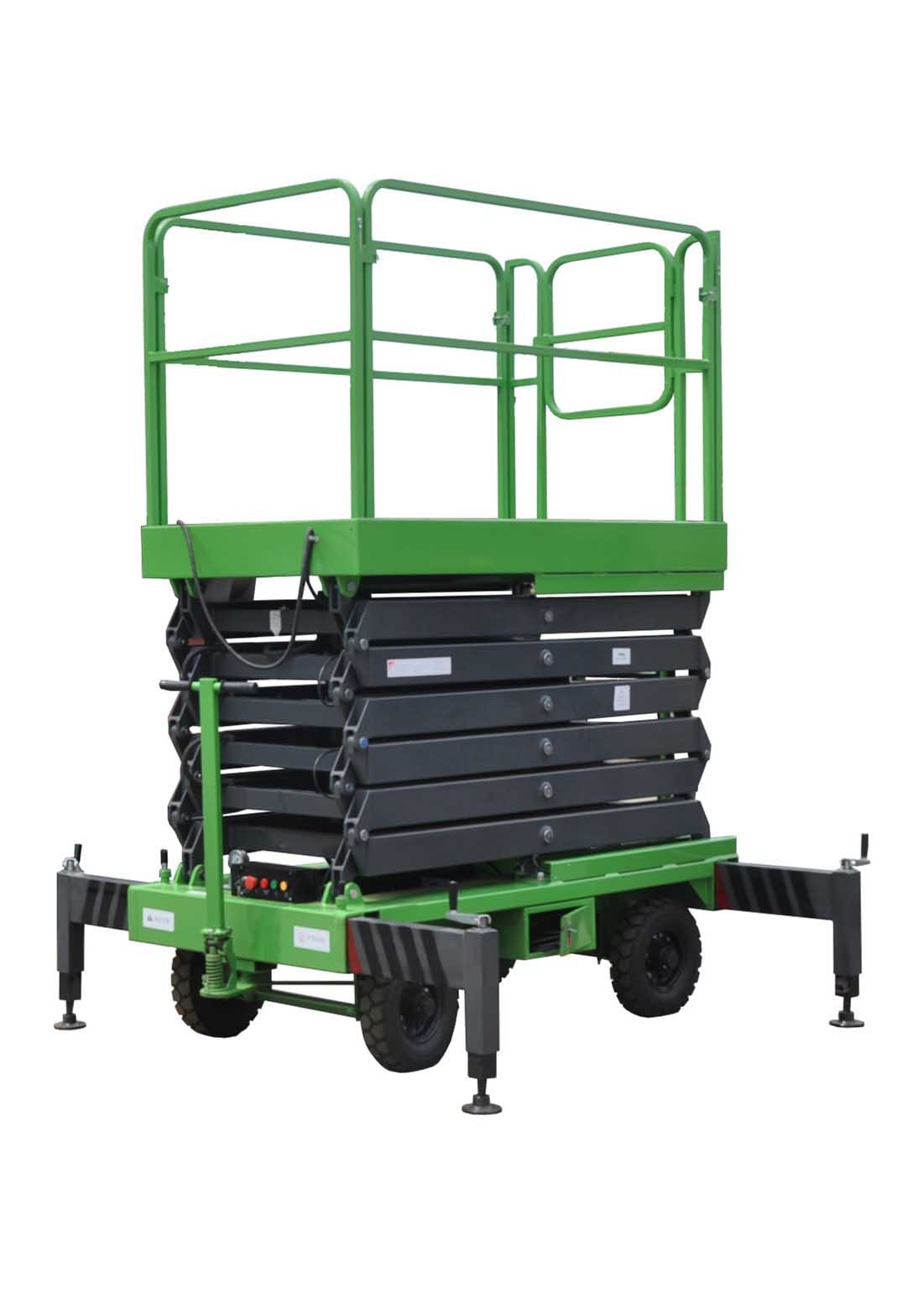

รถกระเช้ากรรไกรแบบเคลื่อนที่ได้ 7.5 เมตร พร้อมแท่นกันลื่นขนาด 1.8 * 1 เมตร รับน้ำหนักได้ 450 กก.
รายละเอียดการออกแบบ
คำอธิบาย: SJY 0.45-7.5 รถกระเช้ากรรไกร เป็นวิธีที่ปลอดภัยและมีประสิทธิภาพสำหรับการใช้งานวัสดุที่ไม่สิ้นสุดสำหรับการยกวัสดุหนักในระยะทางสั้นๆ การออกแบบที่กะทัดรัดทำให้เหมาะสำหรับการใช้งานในช่องทางเดินแคบๆ สะดวกมากสำหรับการก่อสร้างและติดตั้งบนอากาศ
ประกอบด้วย:
- ส่วนลิฟต์,
- แขนยืดไสลด์และแม่แรงยก,
- แชสซีพื้นฐานพร้อมล้อนำ ล้อเดินทาง และตัวปรับเสถียร,
- ชุดปั๊มมอเตอร์
พารามิเตอร์:
|
ความสูงสูงสุด |
7.5 เมตร |
|
ความสูงต่ำสุด |
1.54 เมตร |
|
น้ำหนักบรรทุกที่กำหนด |
450 กก. |
|
ขนาดแท่น |
1.8 x 1 เมตร |
|
กำลังยก |
2.2KW |
|
เวลาในการยก |
60 วินาที |
|
กระบอกสูบ |
Ø100*2 |
| แบตเตอรี่ | 120AH*2 |
|
ยาง |
ยางลม 400-8 |
|
น้ำหนักรวม |
1100 กก. |
| ขนาด | 2.00 ม.*1.20 ม.*1.54 ม. |
ข้อควรระวังด้านความปลอดภัย:
1) วาล์วล็อคกันระเบิดเพื่อหลีกเลี่ยงการตกลงมาอย่างกะทันหันหากเกิดเหตุฉุกเฉิน
2) ราวกั้นความปลอดภัยเพื่อความปลอดภัยของผู้คนบนแท่น
3) แรงดันไฟฟ้าของแท่นปฏิบัติงานคือ 24 V ปลอดภัยต่อร่างกายมนุษย์
4) อุปกรณ์ป้องกันการรั่วไหลของกระแสไฟฟ้าติดตั้งอยู่ ส่วนประกอบไฟฟ้าทั้งหมดได้รับการรับรอง CE
5) ระบบสวิตช์จำกัดช่วยให้โต๊ะยกหยุดในตำแหน่งที่ถูกต้อง
6) โต๊ะยกกรรไกรไฮดรอลิกทั้งหมดผ่านการทดสอบการบรรทุก 1.2 เท่าก่อนออกจากโรงงาน
รายละเอียดหลัก:
แท่น
พร้อมพื้นผิวแท่นกันลื่นและรั้วที่ถอดออกได้ แท่นขยายยังเป็นตัวเลือกเสริม
รองรับแขน
ทำจากเหล็กแมงกานีสสแตนเลสความแข็งแรงสูง ความกว้างของโปรไฟล์นี้ช่วยเพิ่มเสถียรภาพของเครื่องจักรและลดวงโคจรของเครื่องจักร
อุปกรณ์ป้องกันการระเบิดสำหรับท่อน้ำมัน
กระบอกสูบทั้งหมดมีอุปกรณ์นี้ ใช้เพื่อป้องกันเครื่องจักรจากการแตกของท่อ สิ่งนี้สามารถรับประกันการใช้งานเครื่องจักรได้อย่างปลอดภัย
ขาตั้ง
ขาตั้งเหล่านี้สามารถติดตั้งได้ในตำแหน่งใดก็ได้ภายใน 90 องศาเพื่อให้เหมาะกับสภาพการทำงานที่แตกต่างกัน และความยาวของขาตั้งมีความเชื่อมโยงกับความสูงในการยก
ห้ามยกเครื่องเมื่อไม่ได้เปิดขาตั้งทั้งสี่อย่างเต็มที่และยึดติดกับพื้นอย่างแน่นหนา
แท่นขยาย
เครื่องสามารถทำแท่นขยายด้านกว้างได้ ความสามารถในการรับน้ำหนักคือ 50 กก. ความยาวของแท่นขยายขึ้นอยู่กับความสูงในการยกและขนาดแท่นของเครื่อง
การควบคุมแท่น
มีปุ่มหยุดฉุกเฉิน ปุ่มขึ้น และปุ่มลง ทำให้คนงานสามารถทำงานได้อย่างถูกต้องบนแท่น
แบริ่ง
แบริ่งนี้ป้องกันสนิม และมีอายุการใช้งานยาวนาน เรายังสามารถดูได้ว่ามีหมุดอยู่ข้างในหรือไม่ การวางไว้ข้างนอกสามารถปรับปรุงเสถียรภาพของเครื่องจักรในขณะที่ยกเมื่อเทียบกับการวางไว้ข้างใน
การเชื่อมต่อปลายแขนกรรไกร
ปลายแขนกรรไกรทั้งหมดเชื่อมต่อกันผ่านแถบแบริ่งยาว ซึ่งช่วยเพิ่มเสถียรภาพของเครื่องจักรเมื่อยก
การลดระดับเสริม
อุปกรณ์ลดระดับเสริมสามารถทำให้เครื่องจักรลดระดับลงเมื่อปิดเครื่อง
เกจวัดระดับ
ใช้เพื่อระบุสถานการณ์แนวนอนของเครื่องจักร เฉพาะฟองอากาศอยู่ตรงกลางวงกลมเท่านั้น เครื่องจักรจึงจะสามารถยกขึ้นได้
ออด
จะส่งเสียงเมื่อเครื่องจักรยกขึ้นและลง
บันไดทางเข้า
บันไดทำจากเหล็กความแข็งแรงสูงพร้อมแถบกว้างซึ่งปลอดภัยและสะดวกสบาย
กล่องควบคุมภาคพื้นดิน
ผู้ปฏิบัติงานสามารถดูได้ว่าเครื่องจักรมีพลังงานหรือไม่จากไฟแสดงสถานะพลังงาน จอแสดงผลพลังงานจะบอกคุณถึงพลังงานที่เหลืออยู่ของแบตเตอรี่ นอกจากนี้ยังมีปุ่มหยุดฉุกเฉิน ปุ่มขึ้น และปุ่มลงเช่นเดียวกับกล่องควบคุมแท่น
ลิ้นชักเปิดด้านข้าง
ลิ้นชักด้านซ้ายใช้สำหรับใส่แบตเตอรี่และเครื่องชาร์จแบตเตอรี่ ลิ้นชักด้านขวาใช้สำหรับใส่ชุดไฟไฮดรอลิก การออกแบบนี้สามารถป้องกันฝุ่นและป้องกันฝน และสะดวกสำหรับการบำรุงรักษา
